MNAF系列圆柱蜗杆减速机的安装尺寸

MNAF系列圆柱蜗杆减速机的安装尺寸

型号
安装尺寸
轴伸尺寸
外形尺寸
H0
D1
D3
R
Fig
do
l
d
b
c
L3
L4
M1
h1
H
W1
W
q
L
C1
D
D2
L2
MNAF37
82
100
80j6
3
1
6.6
15
20H7
6
22.8
104
8
M6×16－8.8
4.1
131
62.5
60
63
80
8
120
35
见
204
页
130
110j6
3.5
9
10
160
MNAF47
100
130
110j6
3.5
1
9
24
25H7
8
28.3
105
17
M10×25－8.8
9.0
179
63
60
75
96
10
160
45
30H7
8
33.3
105
17
M10×25－8.8
MNAF57
112
165
130j6
3.5
1
11
25
30H7
8
33.3
132
17
M10×25－8.8
21.0
189
78
75
80
107
12
200
50
35H7
10
38.3
132
22
M12×30－8.8
MNAF67
140
165
130j6
3.5
1
11
42.5
40H7
12
43.3
144
29
M16×40－8.8
26.3
238
87
84
107
143
12
200
65
45H7
14
48.8
144
29
M16×40－8.8
MNAF77
180
215
180j6
4
1
13.5
45.5
50H7
14
53.8
183
32
M16×45－8.8
40.4
301
108
105
125
162
15
250
80
60H7
18
64.4
180
37
M20×50－8.8
MNAF87
225
300
250h6
5
1
17.5
52.5
60H7
18
64.4
220
36
M20×50－8.8
39.6
368
128
125
150
190
18
350
95
70H7
20
74.9
220
34
M20×50－8.8
MNAF97
280
400
350h6
5
2
17.5
60
70H7
20
74.9
260
34
M20×50－8.8
59.1
455
149
145
180
240
22
450
120
90H7
25
95.4
255
41
M24×60－8.8

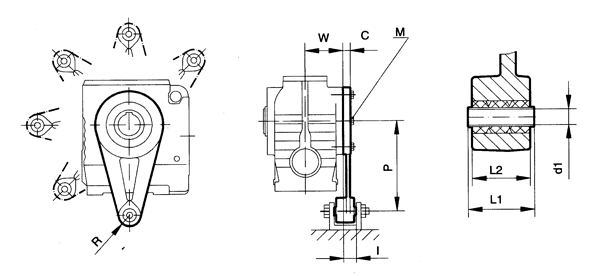

MNAT系列圆柱蜗杆减速机的安装尺寸

MNAT系列圆柱蜗杆减速机的安装尺寸

型号
C
d1
l
L1
L2
M
P
R
W
MNAT37
10
10.4±0.1
26
36
31
M6×16－8.8
110
21
57
MNAT47
15
10.4±0.1
20.5
36
31
M8×25－8.8
130
21
57.5
MNAT57
15
10.4±0.1
18.5
36
31
M8×25－8.8
160
21
72
MNAT67
18
10.4±0.1
19.5
36
31
M12×35－8.8
200
21
80.5
MNAT77
18
16.4±0.08
32.5
60
54
M12×35－8.8
250
30
101
MNAT87
24
16.4±0.08
25.5
60
54
M16×45－8.8
310
30
120
MNAT97
26
25±0.08
33
80
72
M16×60－8.8
380
40
140

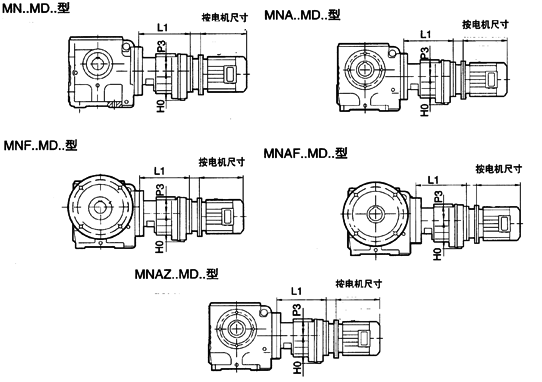

MN..MD..型圆柱蜗杆减速机的安装尺寸

MN..MD型圆柱蜗杆减速机的安装尺寸

型号
L1
P3
H0
L2
MN..37MD17
145.5
59
76
电机尺寸
MN..47MD17
145.5
59
76
MN..57MD17
145.5
59
76
MN..67MD37
150.5
61
94
MN..77MD37
150.5
61
94
MN..87MD57
189
72
121
MN..97MD57
190
72
121
       注：其他尺寸请参见MN系列

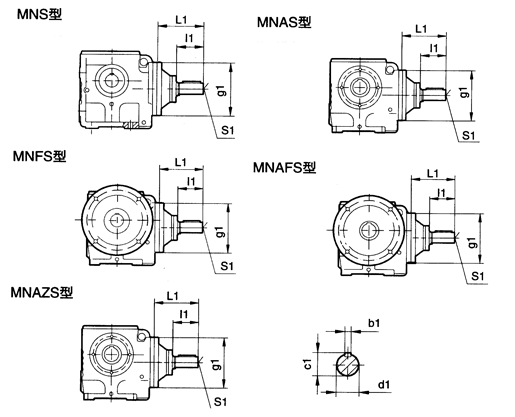

MN..S型圆柱蜗杆减速机的安装尺寸

MN..S型圆柱蜗杆减速机的安装尺寸

型号
d1
L1
l1
S1
b1
c1
g1
MN..S37
16k6
115
40
M5
18
5
120
MN..S47
19k6
120
40
M6
21.5
6
160
MN..S57
19k6
120
40
M6
21.5
6
160
MN..S67
19k6
120
40
M6
21.5
6
160
MN..S77
24k6
140
50
M8
27
8
200
MN..S87
28k6
180
60
M10
31
8
250
MN..S97
38k6
220
80
M12
41
10
300

       注：其他尺寸请参见MN系列
