          GT型轴套联轴器外形及安装尺寸

GT型轴套联轴器尺寸

GT型轴套联轴器尺寸/mm
型号
d
(H7)
D
L
d1
d2
l
k
b1
b
(C10)
t
C
C1
质量
m
/kg
螺钉
圆锥销
销圈
基本尺寸
偏差
GT1
18
32
50
M6
4
12
2
1
6
20.8
±0.1
1
2
0.17
M6×12
4×32
27
GT2
20
35
22.8
1.5
0.252
4×35
30
GT3
22
38
60
15
24.8
0.274
4×38
32
GT4
25
42
75
M8
5
18
2.5
1.2
8
28.3
±0.2
0.48
M8×12
5×40
35
GT5
28
45
80
20
31.3
0.611
5×45
38
GT6
30
48
90
6
22
33.3
0.77
6×45
41
GT7
32
52
95
24
10
35.3
2
0.985
6×50
41
GT8
35
56
105
M10
26
3
1.6
38.3
2.5
1.23
M10×16
6×55
47
GT9
38
62
115
8
28
41.3
1.6
8×60
54
GT10
40
120
30
12
43.3
1.63
GT11
42
70
45.3
1.765
8×70
62
GT12
45
130
10
32
14
48.8
2.22
10×70
GT13
48
140
35
51.8
2.25
GT14
50
80
150
40
53.8
3.62
M10×18
10×80
71
GT15
55
90
165
16
59.3
2.5
3.145
10×90
GT16
60
180
12
45
18
64.4
3
4.96
12×90
81
GT17
65
100
200
50
69.4
5.88
12×100
91
GT18
70
220
55
20
74.9
6.85
M12×22
GT19
75
110
M12
3.6
2.2
79.9
8.76
12×110
100
GT20
80
120
240
16
60
22
85.4
12.19
16×120
110
GT21
85
270
65
90.4
3
16.64
GT22
90
130
25
95.4
17.12
16×130
120

          联轴套外形及安装尺寸

联轴套尺寸

联轴套尺寸/mm

型号
d
(h7)
D
L
d1
l
R
C
C1
质量
m/kg
圆锥销
销圈
GTL1
18
32
45
5
12
1
1.5
2
0.137
5×32
30
GTL2
22
35
50
0.215
5×35
32
GTL3
25
40
55
6
15
0.315
6×40
38
GTL4
28
45
60
0.422
6×45
41
GTL5
30
65
1.5
2
0.42
6×50
41
GTL6
32
50
70
20
0.621
GTL7
35
75
2.5
0.53
GTL8
40
60
85
8
1.02
8×60
54
GTL9
45
95
25
1.45
GTL10
50
70
105
10
1.52
10×70
62
GTL11
55
80
115
30
2.31
GTL12
60
125
2
2.5
3
2.17
10×80
75
GTL13
70
90
160
40
2.91
10×80
86
GTL14
80
100
180
12
45
3.91
12×100
91
GTL15
90
120
200
50
7.72
12×120
115

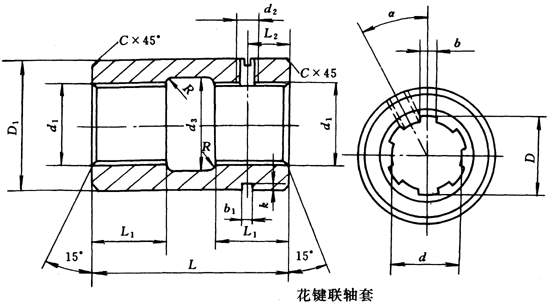

               花键联轴套外形及安装尺寸

花键联轴套尺寸

花键联轴套尺寸/mm
型号
D
d
(H12)
b
(D9)
Z
a
D1
d1
d2
d3
L
L1
L2
b1
k
C
R
质量
m/kg
销圈
螺钉
GTH1
20
17
6
4
45°
35
21
M6
22
45
15
8
1
2
2
1
0.24
30
M6×10
GTH2
22
19
8
38
23
24
50
18
9
0.325
32
M6×12
GTH3
25
21
5
6
30°
42
26
27
60
20
10
1.2
2.5
0.55
35
M6×16
GTH4
30
26
6
45
31
32
70
25
12
0.74
38
GTH5
35
30
10
50
36
M8
37
80
30
15
1.6
3
2.5
1.5
0.85
47
M8×16
GTH6
40
35
62
41
42
90
35
18
1.115
54
GTH7
45
40
12
70
46
47
100
40
20
1.35
62
M8×20
GTH8
50
45
80
51
52
110
45
22
1.62
71
GTH9
55
50
14
85
56
M10
57
120
50
25
3
2
2.55
76
M10×20
GTH10
60
54
90
61
62
130
55
28
2.9
81
M10×25
GTH11
65
58
16
95
66
67
140
60
30
3.34
86
GTH12
70
62
100
71
72
150
65
32
4.71
91
GTH13
75
65
110
76
77
160
70
35
2.2
3.6
6.835
100
GTH14
80
70
20
115
81
M12
82
180
80
40
8.17
105
M12×25
GTH15
90
80
125
91
92
200
90
45
9.280
115

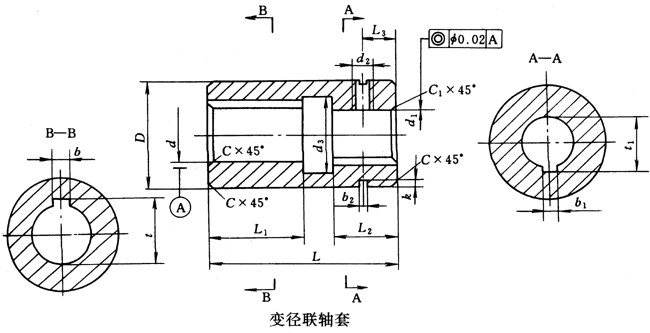

              变径联轴套外形及安装尺寸

变径联轴套尺寸

变径联轴套尺寸/mm

型号
d
(H7)
b
(D10)
t
+0.1
d1
(H7)
b1
(D10)
t1
+0.1
D
L
L1
L2
L3
d2
k
b2
d3
C
C1
质量m/kg
螺钉
销圈
GTB1
10
3
11.4
6
2
7
22
25
10
8
5
M5
1.8
1
14
1
0.6
0.071
M5×10
17
GTB2
12
5
14.3
11
4
12.8
25
40
16
15
8
16
1
0.135
20
GTB3
14
16.3
15
5
17.3
32
33
22
20
10
M6
2
22
0.330
M6×10
27
GTB4
18
6
20.8
16
18.3
28
0.410
GTB5
22
24.8
20
6
33.8
36
60
23
M8
2.5
1.2
36
2
1.5
0.610
M8×12
32
