    基本结构与工作原理
    WMB三相并列脉动无级变速器是由以下三大机构组成的组合机构。
    1）曲柄摇杆机构——主要构成零件有曲轴（输入轴）、前后开合轴承、摇杆等；
    2）超越离合器机构——主要构成零件有超越轴（输出轴）、滚柱、外轭圈等；
    3）调速机构——主要构成零件有调速手轮和丝杆及螺母、活动支承架、摆动轴承等。再经单向超越离合器机构（其作用相当于电子学中的镇流器）将摇杆的摆动转换为输出轴（即超越轴）的单向脉动性旋转运动。通过三组水平并列布置具有120°相位差的曲柄摇杆——单向超越离合器组合机构的相互交替重叠动作，就可以使输出轴（超越轴）获得匀速旋转运动。
WMB系列三相并列脉动无级变速器产品特点
    性能特点及用余
    可调速比大，变速范围宽，最低输出转速可为零。由于输入动力均通过刚性构件传递，传递动力可靠，有良好的硬输出特性；使用耐久，转速稳定，静止和运行状态均可调速；同时还具有体积小，重量轻，安装配置方便，传动平稳噪声小，调速操作简单，维护方便易行等突出特点。
    WMB三相并列脉动无级变速器作为一种优良可靠的调速装置，已经越来越广泛地进入食品、烟酒、化工、皮革、玻陶、塑料、造纸、印刷、包装、制药、制荼、纺织、玩具、冶金、橡胶、粮油、丝绸、建材、仪表、无线电、机械及科研等众多行业。在简化变速传动装置，适应设备或生产流水线、联动线最佳运行工况，提高生产率和产品质量等方面发挥着优异作用。

    产品型号表示方式

WMB系列三相并列脉动无级变速器标记示例

WMB系列规格型号及技术参数

型号规格
技术参数
允许最大
输入转矩
/（N·m）
输入转速
/(r/min)
匹配四级
电动机功率
/kW
公称输
出转矩
/（N·m）
降速比
值区间
输出转
速范围
/（r/min）
重量
/kg
相当于
旧型号
WMB1-10-10
10
1500
1.5
100
10～∞
150～0
35
U34～1.5
1000
1
100～0
750
0.8
75～0
WMB1-20-20
10
1500
1.5
200
20～∞
75～0
44
U34～1.5B
1000
1
50～0
750
0.8
38～0
WMB1-30-30
10
1500
1.5
300
30～∞
50～0
44
1000
1
34～0
750
0.8
25～0
WMB2-10-20
20
1500
3
200
10～∞
150～0
90
U34～3
1000
2
100～0
750
1.5
75～0
WMB2-20-40
20
1500
3
400
20～∞
75～0
120
U34～3B
1000
2
50～0
750
1.5
38～0
WMB2-30-60
20
1500
3
600
30～∞
50～0
120
1000
2
34～0
750
1.5
25～0
WMB3.5-10-40
35
1500
5.5
400
10～∞
150～0
110
U34～5.5
1000
4
100～0
750
3
75～0

      WMB系列三相并列脉动无级变速器外形及安装尺寸

WMB系列三相并列脉动无级变速器外形及安装尺寸

WMB系列三相并列脉动无级变速器外形及安装尺寸

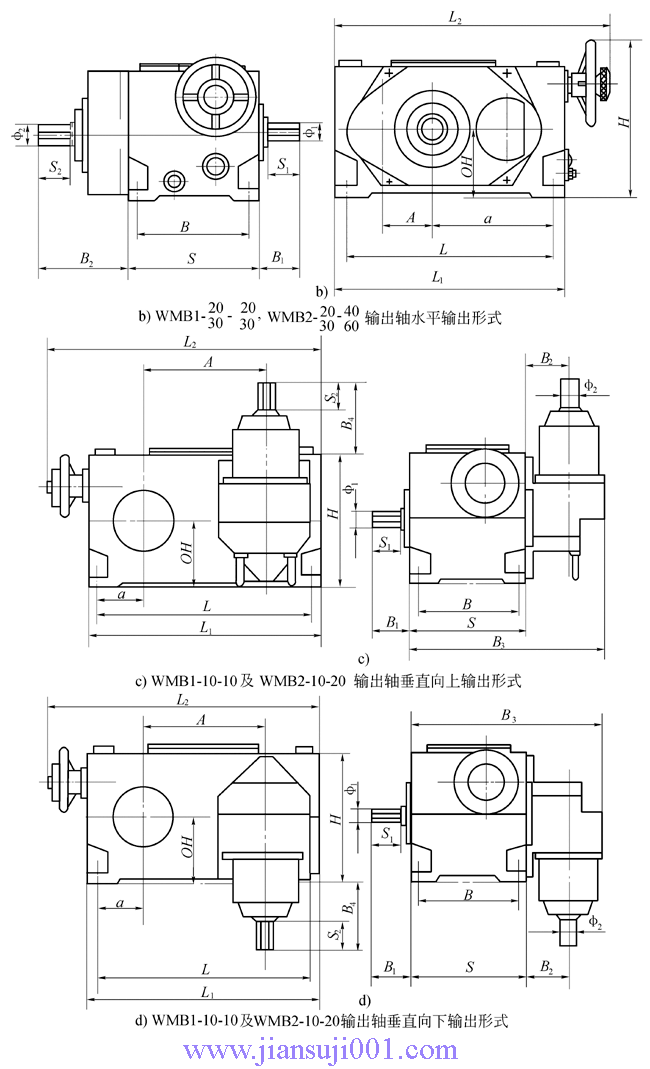

WMB系列型号的外形及安装尺寸              （mm）

项目
机型
输出轴水平输出形式
输出轴垂直输出形式
WMB
WMB
1-10-10
1-20-20
1-30-30
2-10-20
2-20-40
2-30-60
35-10-40
1-10-10
输入
轴φ1
直径
25h6
25h6
25h6
35h6
35h6
35h6
38h6
25 h6
键槽
8N9×32
8N9×32
8N9×32
10N9×70
10N9×70
10N9×70
10N9×70
8N9×32
S1
50
50
50
80
80
80
80
50
输出
轴φ1
直径
30h6
35h6
35h6
38h6
55 h6
65 h6
50 h6
30 h6
键槽
8N9×50
10N9×45
10N9×45
10N9×60
14N9×60
14N9×60
14N9×70
8N9×48
S2
48
45
45
70
70
70
80
50
安
装
尺
寸
安装孔数
4
4
4
4
4
4
4
4
安装孔径
12
12
12
18
18
18
22
12
L
320
320
320
414
414
414
476
320
B
150
150
150
194
194
194
198
150
A
180
76
76
255
105
105
300
180
a
70
174
174
79.5
229.5
229.5
88
70
L1
345
345
345
450
450
450
520
345
OH
100
100
100
135
135
135
145
100
S
175
175
175
230
230
230
242
175
B1
62
62
62
100
100
100
95
62
B2
60
125
125
70
180
180
95
64
外形
尺寸
L2
400
400
400
515
515
515
580
400
B1+S+B2
297
362
362
400
510
510
432

H
210
210
210
290
290
290
300
200
备注
B4







106
B1+B3







355
