四相并列连杆脉动无级变速器简介及结构图

 概述
图 15-3-10为这种变速器的结构简图（国际上称为Zero-Max型）。输入轴上装有相位差为90°的四个偏心盘（曲柄）1，每一相带动由两个四杆机构串接而成的六杆曲柄摇杆机构（由偏心曲轴1、连杆2和4、中间摇杆3和装有超越离合器的摇杆5组成）。当驱动曲轴1转动时，从动摇杆5作往复运动，通过超越离合器将摆动转换成输出轴的单向旋转运动。
改变转速时可旋转调速手轮9，通过蜗杆8带动蜗轮7绕中心G转动，而固接其上的中间摇杆3的支点D也随之转动，这就改变了摇杆3的位置及机构机架的尺寸比例，从而导致从动摇杆5的摆动量产生变化，实现调速的目的。
无级变速器在承载或静止状态下，均可调速。高速时，变速器呈恒功率特性，低速时呈恒转矩特性。
MT型四相并列连杆脉动无级变速器

四相并列连杆脉动无级变速器的适用范围及标记

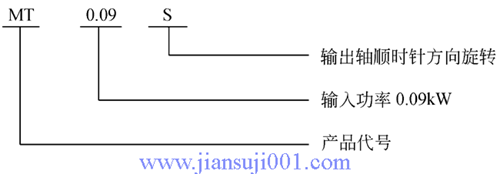

 适用范围及标记示例
（1）适用范围
四相并列连杆脉动无级变速器是由四组平行布置、其相位差为90°的单向超越离合器和曲柄摇杆机构组成的，适用于输入功率为0.09~0.37kW、以传递运动为主的恒转矩的变速器。

MT型四相并列连杆脉动无级变速器

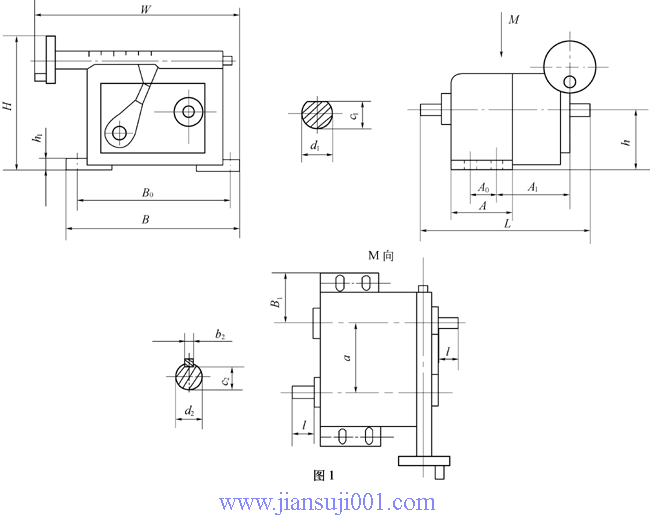

四相并列连杆脉动无级变速器外形及安装尺寸

MT型四相并列连杆脉动无级变速器

型号
安装尺寸
轴伸联接尺寸
外形尺寸
a
h
A
A0
A1
B
B0
B1
h1
配用螺栓
c1
d1
b2
c2
d2
l
W
H
L
MT0.09
63.5
57.3
64
30
39
165
149
51.5
10
4-M5
8
10
4
7.5
10
20
186
122
139
MT0.18
67
167
MT0.37
90
67
90
56
34
226
200
68
18
4-M8
5
12
15
23
234
172
158

四相并列连杆脉动无级变速器的性能参数

 性能参数
                                          /mm
项目
型号
MT0.09
MT0.18
MT0.37
输入功率/kW
0.09
0.18
0.37
输入转速/r·min-1
1440
 空载最大输入转矩/N·m
0.597
1.19
2.45
最大输出转矩/N·m
2
4.9
7.2
最大输出功率/kW
0.063
0.136
0.26
输出转速范围/r·min-1
0~300
噪声声功率级/dB(A)
65
滑差率ε/%
                 n2=40r/min时, ε=30, η=38
     输出转速             n2=150r/min时, ε=12, η=60
                   n2=300r/min时, ε=10, η=70
效率η/%
油池温升/℃
空载
20
25
30
承载
35
37
38
振动速度有效值/mm·s-1
中心高h≤70mm时为2
清洁度/mg·L-1
杂质含量<132
轴伸径向圆跳动/mm
d=9~15mm时为0.06
注：1.油池最高温度不得超过78℃。
2．空载运转时，变速器调节至最高输出转速，2min内启动5次，不得出现任何故障。
