一、 概述
ZDS1、ZDS2双电机（字母式）双素锥形转子异步电动机是两台锥形制动电机通过中间慢速驱动装置联连接起来的一种复合电动机，其中一台为主电机（即母电机），功率较大；另一台功率较小为辅电机（即子电机）。当母电机接通电源工作时，由于子电机不接通电源处于制动状态慢速驱动装置不工作。此时有母电机主轴输出高速；子电源接通电源工作时，由于母电机不接通电源其制动器未脱开，通过慢速驱动装置带动母电机旋转，整个机构靠子电机制动器制动，这样经过慢速驱动装置传动母电机主轴输出一个转低的转速。如果子电机与母电机同时通电，便可同时打开各自的制动器，使驱动装置与母电机连接中断，此时字电机空转，输出转速为母电机单独通电时的转速，即高速（一般情况下，不应该同时通电）。

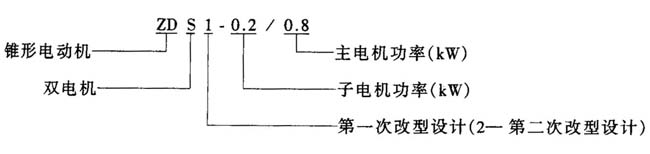

二、型号含义
使用范围
1） 电动机用于50HZ，380V电源，电网电压不得低于额定电压的90%（电流电压过低对于电机的工作有较大的影响，在电机起动和运动时，不能过底）。
2） 电动机用于周围介质不低于20℃，空气相对温度不大于85%及无爆炸性和腐蚀性的场合；当环境温度高于40℃或海拔超过1000m时，必须降低功率使用。
使用子母式电动机注意事项：
1）本电机具有轴向窜动，使用本电机时，在与输出端连接的部件上，必须留有足够的供电机窜动的空挡，且不允许对电机产生过大的轴向运动阻力，以免电机起动延时或制动打滑。2）电机的轴向窜动量一般为1.5mm左右，窜动量可以通过锁紧螺母来调整，过大过小都不好。
3）电机制动轮上制动环为易损件，更换时，只需将新制动环压入，使其卡糟落位，然后以花键定位，以20℃斜角加工（锥面制动），即可使用。制动片的单边加工余量一般为1.5mm左右。
4）电机不得雨淋曝晒，露天使用需加防护罩。
5）本电机的子、母电机定转子之间的工作气隙大小可分别通过增减设在它们端盖的挡盖处的气隙垫片来调整。出厂电机的定转子气隙均调整在合理的范围内，一般不允许变动，只是在修理时，当需要更换电机定子、转子、端盖和支撑圈等零件时，才需对电机的工作气隙
进行检查，并作必要的调整，否则会因气隙过大或过小而影响电机工作。
二、结构简介
ZDS1系列是一种新型的带制动装置的电动机，电机的定子内径的表面轮廓为圆锥形。电机除了旋转运动外，还能作轴向窜动，在轴向窜动下，电机自行打开（通电时）和闭和（断电时）制动器，从而起制动电机的作用。
工作原理：通电时，电机定子绕组产生的磁通将转子磁化，对转子产生一个垂直于转子表面的吸力，由于转子表面是锥形的，此吸力便有一个与转子轴向平行的、方向始终由转子大端指向小端的分力。在轴向电磁分力的作用下，电机转子克服弹簧压力，压缩弹簧，
带者固定在轴上的风扇制动轮由大端向小端移动，使制动器脱开，电机旋转。断电时，
轴向电磁分力消失，在弹簧力的作用下，电机带者风扇制动轮由大端向小端移动，使制动器
电机旋转。断电时，轴向电磁分力消失，在弹簧力的作用下，电机带着风扇制动轮在轴向相反方向移动，在摩檫力矩作用下，迅速制动。因此，锥形电机作动力工具时，在不另外附加制动机构的情况下，不但能拖动旋转作功，还同时起制动刹车作用。
