一、概述

YZC系列低振动低噪声三相异步电动机是Y系列电动机的派生产品。该系列电动机具有效率、节能、堵转转矩高、噪声低、振动小、运行可靠等优点。

该系列电动机安装尺寸和功率等级完全符合IEC标准和DIN42673标准。电动机采用B级绝缘，外壳防护等级为IP44，冷却方式为ICO141。

电动机适用于机床、精密机械设备配套和需要低振动、低噪声机械设备的驱动。

电动机功率范围为0.55～22kW，2、4、6、8极，额定电压为380V，额定频率为50Hz，3kW及以下为Y联结，4kW级以上为△联结。

电动机的振动和噪声测量在消音室按标准的试验方法进行。噪声试验采用具有三个（A、B、C）标准计权网络的精密声级计，电动机噪声测量的频率范围自12.5～45Hz.振动试验采用能测量振动的振幅（位移）、速度和加速度的组合测量仪，振动测量频率范围自12.5～45Hz.电动机的噪声以声功率级[dB（A）]表示，振动以振动速度有效值（mm/s）表示。

型号含义

一、结构简介

YZC系列低振动低噪声电动机外壳防护等级为IP44，冷却方式为ICO141，采用B级绝缘。

电动机具有三种基本安装结构型式如下：

B3：机座带底脚，端盖上无凸缘的安装及结构型式；

B5：机座不带底脚，端盖上带大于机座的凸缘的安装及结构型式；

B35：机座带底脚，端盖上带大于机座的凸缘的安装及结构型式。

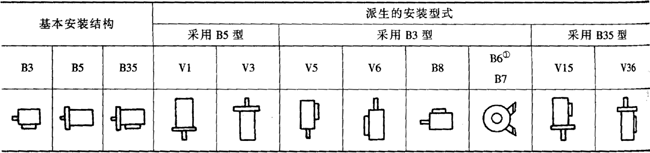

常用的安装结构见表1。

①  B6底脚在左边

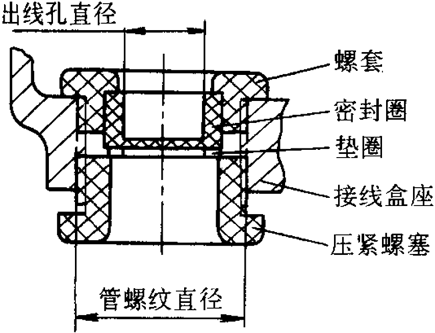

从轴伸端视之，接线盒位于机座右面，用户有特殊要求时也可装在左面，电源电缆从接线盒上的出线孔引出，四面出线，在出线口处有密封结构见图1，各机座号的管螺纹直径和出线孔直径见表2。
