钢球无级变速器简介

钢球无级变速器有多种不同的结构型式和产品；在国外，瑞士、美、德等国皆有生产；在国内，目前主要有XB系列钢球无级变速器这种产品。
XB系列钢球无级变速器是90年代我国自行研制开发并获国家专利的一种变速器，具有优良性能。
1 基本结构和工作原理

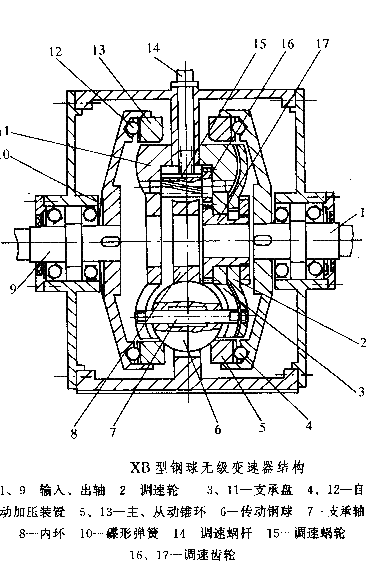

XB型钢球无级变速器的结构如图9.5-1所示。动力由轴1输入，通过自动加压装置4带动主动锥环5同速转动，经一组(3~8个)钢球6利用摩擦力驱动内环8和从动锥环13，再经自动加压装置12驱动输出轴9最后将动力输出。传动钢球的支承轴7两端嵌装在固定于箱体中间隔板上的支承盘3、11上的径向弧形导槽内，并嵌入调速轮2的曲线槽。调速时，通过蜗杆14使蜗轮15转动，经齿轮16、17使调速轮2转动。由于调速轮上的曲线槽(相当于一个控制凸轮)的作用，使钢球轴心线的倾斜角发生变贾赂智蛴胱痘返墓ぷ靼刖陡谋洌涑鲋岬淖俦愕玫降鹘凇?lt;/DIV>


钢球无级变速器性能和适用范围

保持钢球始终和锥环接触，并保持足够的压力；②缓冲与吸振；③起润滑环的作用。
碟形弹簧10起预压作用，其压紧力可按空载启动时所需的压紧力进行调整。
XB型钢球无级变速器的传动规格为：
传动比i=0.2~2，传动功率P≤75kW，转差率ε≤4%，传动效率η=0.8~0.92。
变速范围有两种(当输入转速为1500r/min)：
E型：300~3000r/min
F型：100~500r/min
 性能特点和适用范围
XB系列钢球无级变速器是一种高效，但功率传动的机械无级变速器，其特点为：
1)      输入轴和输出轴同轴线，结构紧凑并对称，便于制造，输出，输入端可互换；

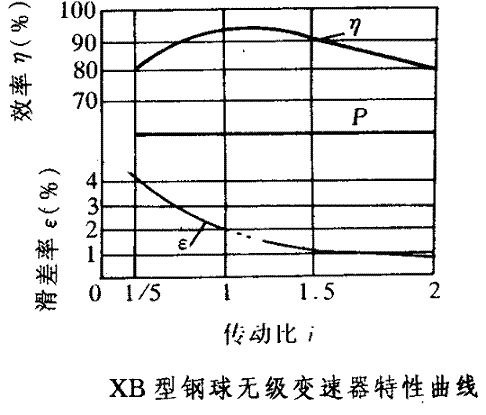

2)      具有传动效率高，滑差率小恒功率输出特性，其效率，滑差率和机械特性曲线如图9.5-2所示；
1)      变速比大Rb=10；
2)      主、从动锥环及内环作用在传动钢球上的力互相抵消一部分，因此其支承轴所受弯矩较小，钢球与支承轴之间摩擦损失极小；
3)      主从动锥环与传动钢球的接触为内接触，接触应力较小，在额定功率运行时，一般不超过1800MPa，远小于材料的许用接触应力，而且传动件均采用高硬度的轴承钢制成，疲劳破坏的可能性很小，使用寿命高；
4)      主从锥环传递转矩的半径和两端自动加压装置的有效工作半径都很大，可以满足低速大转矩的传动要求；
5)      采用了两套自动加压装置，避免了传动件之间过大的预压紧力，并在整个变速范围内均可保证自动地产生与负载转矩成正比的轴向压力，以保证迅速可靠地传递动力；
该变速器能在规定的调速范围内均匀地、连续的无级调速，适应于恒功率、恒转矩、变转矩和风机及泵类等各种负载场合，在恒转矩和风机及泵类负载下，节能十分显著。这种变速方法与其他方式比较，甚为简单、经济、可靠。并且能在各种恶劣环境下使用。可广泛地用于石油、化工、轻工食品、纺织印染、塑料制药，矿山冶金、机床工具等工业部门。

钢球无级变速器XBE基本型系列技术参数

型号
最大输出转矩/(N·m)
变速范围/(r/min)
拖动电动机(4级)/kW
XBE60A
2.2
300~3000
0.09



XBE100A
4.4
0.18
0.25
0.37
0.55
XBE100B
6.4
0.25
0.37
0.55
0.75
XBE112A
9.4
0.37
0.55
0.75
1.1
XBE112B
14.0
0.55
0.75
1.1
1.5
XBE132A
19.0
0.75
1.1
1.5
2.2
XBE132B
28.0
1.1
1.5
2.2
3.0
XBE160A
38.0
1.5
2.2
3.0
4.0
XBE180A
56.0
2.2
3.0
4.0
5.5
XBE180B
76.4
3.0
4.0
5.5
7.5
XBE200A
101.4
4.0
5.5
7.5
11
XBE225A
140.0
5.5
7.5
11
15
XBE225B
191.0
7.5
11
15
18.5
XBE250A
280
11
15
18.5
22
XBE250B
382
15
18.5
22
30
XBE280A
471
18.5
22
30

XBE280B
560
22
30
37

XBE315A
764
30
37
45

XBE315B
942
37
45
55

XBE35A
1146
45
55
75


钢球无级变速器XBF基本型系列技术参数

型号
最大输出转矩/(N·m)
变速范围/(r/min)
拖动电动机(4级)/kW
XBF100A
4.8
100~500
0.18
0.25


XBF100B
7.0
0.18
0.25
0.37

XBF112A
10
0.25
0.37
0.55

XBF112B
15
0.37
0.55
0.75
1.1
XBF132A
20
0.55
0.75
1.1
1.5
XBF132B
29.5
0.75
1.1
1.5
2.2
XBF160A
40
1.1
1.5
2.2
3.0
XBF180A
58
1.5
2.2
3.0

XBF180B
78
2.2
3.0
4.0

XBF200A
105.5
3.0
4.0
5.5

XBF225A
145
4.0
5.5
7.5

XBF225B
200
5.5
7.5
11

XBF250A
290
7.5
11
15

XBF250B
390
11
15
18.5

XBF280A
480
15
18.5
22

XBF280B
580
15
18.5
22
30
XBF315A
780
18.5
22
30
37
XBF315B
960
22
30
37
45

基本型变速器带蜗轮减速器技术参数

型号
配用电动机功率 /kW
蜗轮减速比
输出转速/(r/min)
最大输出转矩/(N·m)
重量/kg
XBE100A0.25B5-WJ49/…7
0.25
7
420~42
30
19
XBE100A0.25B5-WJ49/…13.5
0.25
13.5
220~22
48
19
XBE100A0.25B5-WJ49/…18
0.25
18
160~16
60
19
XBE100A0.25B5-WJ49/…27
0.25
27
110~11
80
19
XBE100A0.25B5-WJ49/…36
0.25
36
80~8
100
19
XBE100B0.37B5-WJ49/…7
0.37
7
420~42
35
20
XBE100B0.37B5-WJ49/…13.5
0.37
13.5
220~22
60
20
XBE100B0.37B5-WJ49/…18
0.37
18
160~16
80
20
XBE100B0.37B5-WJ49/…27
0.37
27
110~10
100
20
XBE100B0.37B5-WJ49/…36
0.37
36
80~8
120
20
XBE100B0.37B5-WJ62/…49
0.37
49
60~6
150
26
XBE112A0.55B5-WJ62/…49
0.75
49
60~6
200
34
XBE112A0.75B5-WJ62/…37
0.75
37
80~8
200
34
XBE112A0.75B5-WJ62/…19
0.55
19
160~16
175
34
XBE112A0.75B5-WJ62/…14.5
0.75
14.5
200~20
150
34
XBE112A0.75B5-WJ62/…7.5
0.75
7.5
400~40
120
34
XBE112B1.1B5-WJ62/…14.5
1.1
14.5
200~20
180
52
XBE112B1.1B5-WJ87/…18
1.1
18
380~38
150
67
XBE112B1.1B5-WJ87/…19
1.1
19
160~16
200
67
XBE112B1.1B5-WJ87/…23
1.1
23
130~13
240
67
XBE112B1.1B5-WJ87/…38
1.1
38
180~18
350
67
XBF100A0.25B5-WJ49/…7
0.25
7
70~14
32
19
XBF100A0.25B5-WJ49/…13.5
0.25
13.5
35~7
55
19
XBF100A0.25B5-WJ49/…18
0.25
18
25~5
65
19
XBF100A0.25B5-WJ49/…27
0.25
27
15~3
95
19
XBF100A0.25B5-WJ49/…36
0.25
36
14~2.5
120
19
XBF100B0.37B5-WJ49/…7
0.37
7
70~14
40
20
XBF100B0.37B5-WJ49/…13.5
0.37
13.5
35~7
70
20
XBF100B0.37B5-WJ49/…18
0.37
18
25~5
90
20
XBF100B0.37B5-WJ49/…27
0.37
27
15~3
120
20
XBF100B0.37B5-WJ49/…36
0.37
36
12.5~2.5
150
20
XBF100B0.37B5-WJ62/…49
0.37
49
10~2
170
26
XBF112A0.55B5-WJ62/…49
0.55
49
10~2
210
34
XBF112A0.75B5-WJ62/…37
0.75
37
12.5~2.5
210
34
XBF112A0.75B5-WJ62/…19
0.75
19
25~5
180
34
XBF112A0.75B5-WJ62/…14.5
0.75
14.5
35~7
170
34
XBF112A0.75B5-WJ62/…7.5
0.75
7.5
65~13
140
34
XBF112B1.1B5-WJ62/…14.5
1.1
14.5
35~7
200
32
XBF112B1.1B5-WJ87/…8
1.1
8
62.5~12.5
160
67
XBF112B1.1B5-WJ87/…19
1.1
19
25~5
220
67
XBF112B1.1B5-WJ87/…23
1.1
23
20~4
260
67
XBF112B1.1B5-WJ87/…38
1.1
38
2.5~2.5
380
67

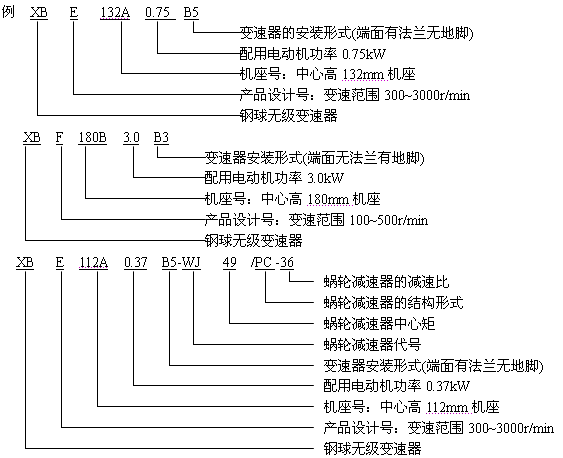

钢球无级变速器规格型号的外形及安装尺寸

1) XB系列B5型的外形及安装尺寸见表9.5-4。
  2) XB系列B3型的外形及安装尺寸见表9.5-5。
  3) 变速器配一级蜗轮减速器PC型的外形及安装尺寸见表9.5-6。
  4) 变速器配一级蜗轮减速器Sh、S、X型的外形及安装尺寸见表9.5-7。

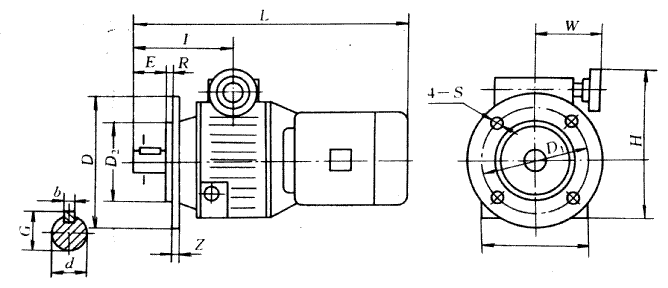

             表9.5-4  XB××××××××B5型(有法兰端盖无地脚)外形及安装尺寸
XB系列钢球无级变速器规格型号的外形及安装尺寸
机座号
安装尺寸
输出轴尺寸
外形尺寸
D1
D2
(g6)
Z
R
S
d
(k6)
h
G
E
D
B
I
W
H
L
100
215
180
15
4
15
19
6
22
35
250
165
125
110
210
425
112
215
180
15
4
15
24
8
28
50
250
165
150
120
225
425
132
265
230
16
4
15
24
8
28
50
300
190
155
140
280
480
160
300
250
16
5
19
28
8
32
50
350
230
170
170
320
565
180
300
250
16
5
19
32
10
36
55
350
230
180
190
360
600
200
350
300
22
5
19
38
10
42
55
400
230
190
210
390
640
225
400
350
22
5
8-φ19
42
12
46
70
450
280
220
230
420
765
250
500
450
24
5
8-φ19
55
16
60
100
550
320
275
280
480
815
280
500
450
24
5
8-φ19
55
16
60
100
550
350
290
310
540
1000
060
100
90
10
3.5
12
16
5
19
25
120
80
65
90
120
250

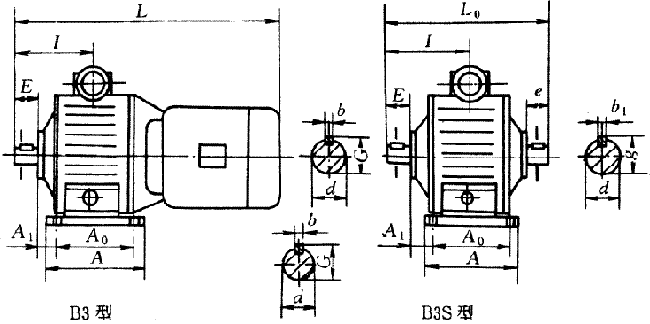

表9.5-5  XB××××××××B3型(无端盖法兰有地脚)和B3S型(双轴有地脚)外形安装尺寸

      XB系列钢球式无级变速器B3型(无端盖法兰有地脚)和B3S型(双轴有地脚)外形安装尺寸

XB系列钢球式无级变速器

机座号
安装尺寸
输出轴尺寸
输入轴尺寸
外形尺寸
a
A0
A1
B0
B1
Z
S
d
(k6)
b
G
E
d1
(k6)
b1
g
e
A
B
I
W
H
L0
L
100
100
130
25
130
90
15
12
19
6
22
35
19
6
22
35
165
165
125
118
210
250
425
112
112
130
25
130
90
17
12
24
8
28
50
24
8
28
50
165
165
150
120
225
300
425
132
132
160
25
180
120
20
12
24
8
28
50
24
8
28
50
190
210
155
140
280
310
480
160
160
190
25
225
150
22
15
28
8
32
50
28
8
32
50
230
265
170
170
320
340
565
180
180
190
30
250
170
24
15
32
10
36
55
32
10
36
55
230
290
180
190
360
360
600
200
200
190
40
300
240
27
19
38
10
42
55
38
10
42
55
230
350
190
210
390
380
640
225
225
220
40
350
280
27
19
42
12
46
70
42
12
46
70
280
400
220
230
420
440
765
250
250
250
50
400
320
33
24
55
16
60
100
55
16
60
100
320
460
275
280
480
550
815
280
280
280
50
450
370
38
24
55
16
60
100
55
16
60
100
350
510
290
310
540
580
1000
315
315
320
60
500
540
45
28
65
18
71
110
65
18
71
110
400
565
330
350
600
660
1080
60
60
60
10
60
40
10
10
16
5
19
25
16
5
19
25
80
80
65
90
120
130
250

钢球无级变速器配一级蜗轮减速器外形及安装尺寸

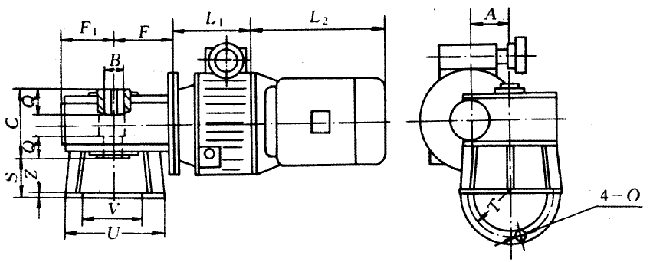

XB系列钢球无级变速器配一级蜗轮减速器外形及安装尺寸

型号
A
B
(H7)
C
F
F1
L1
L2
U
V
(H8)
T
Z
S
Q
O
XB.100A0.25B5-
WJ49/PC
49
25
82
67
64
97
208
125
70
105
10
44
25
φ9
XB.100B0.37B5-
WJ49/PC
49
25
82
67
64
97
208
125
70
105
10
44
25
φ9
XB.112A0.55B5-
WJ62/PC
62
25
120
90
86
132
224
180
115
150
11
57
40
φ11
XB.112A0.75B5-
WJ62/PC
62
25
120
90
86
132
224
180
115
150
11
57
40
φ11
XB.112B1.1B5-
WJ87/PC
87
35
140
121
116
151
265
210
152
180
15
80
45
φ13
