1 链轮简介

  链轮链轮链轮:带嵌齿式扣链齿的轮子,用以与节链环或缆索上节距准确的块体相啮合 [chain wheel]一种实心或带辐条的齿轮,(滚子)链啮合以传递运动。

  链轮参数计算公式:

  分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数

  齿顶圆(外径):D=p×(0.54+cot180°/z)

  常用链轮节距:

  3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05

  3 4 5 6

  分度圆直径:d=p/sin(180°/z)

  齿顶圆直径:dmax=d+1.25p-d1

  dmin=d+(1-1.6/z)p-d1

  齿根圆直径:df=d-d1

  注:p 链条节距   z 链轮齿数  d1 链条滚子直径

  链轮型号:包含非标链轮(根据客户图纸定制),标准链轮(美标和公制)

  链轮常用材料:C45

  链轮常用加工方法:淬火处理,表面发黑处理。

2 齿数选用

  链轮齿数选用的一般原则:

  19 齿或以上

  一般用于中高转速、正常工作条件下运行的主动链轮。

  17 齿

  只用于小节距主动链轮。

  23 齿或多过23齿

  推荐用于有冲击的情况。当速比低时,用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。

3 链轮应用

  链轮的应用:被广泛应用于化工、纺织机械、食品加工、仪表仪器、石油等行业的机械传动等

4 结构设计



4.1 链轮的齿形

  链轮结构链轮结构链轮齿形必须保证链节能平稳自如地进入和退出啮合,尽量减少啮合时的链节的冲击和接触应力,而且要易于加工。

  常用的链轮端面齿形见图1。它是由三段圆弧aaabcd和一段直线bc构成,简称三圆弧-直线齿形。齿形用标准刀具加工,在链轮工作图上不必绘制端面齿形,只需在图上注明"齿形按3RGB1244-85规定制造"即可,但应绘制链轮的轴面齿形,见图2,其尺寸参阅有关设计手册。参数计算前面已经提到,不做重复叙述!

4.2 链轮结构

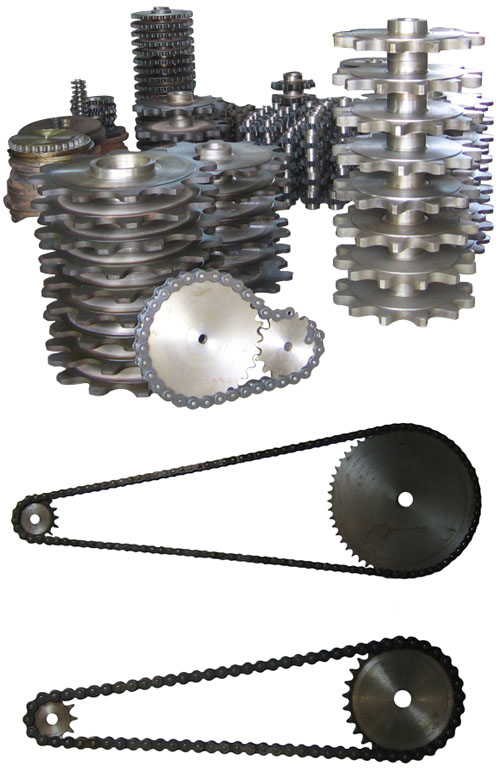

  4种常用的链轮结构,小直径链轮一般做成整体式,中等直径链轮多做成辐板式,为便于搬运、装卡和减重,在辐板上开孔,大直径链轮可做成组合式,此时齿圈与轮芯可用不同材料制造!例如C45,不锈钢等材料。

4.3 链轮材料

  链轮材料应保证轮齿有足够的强度和耐磨性,故链轮齿面一般都经过热处理,使之达到一定硬度。
