WHX系列圆弧齿圆柱蜗杆减速器

一、概述

圆弧齿圆柱蜗杆减速器，包括WHT（通用型），WHX（蜗杆在蜗轮之下），WHS（蜗杆在蜗轮之上）和WHC（蜗杆在蜗轮之侧）四个系列，主要用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动，工作环境温度为0℃～45℃，高速轴可正反向运转，蜗杆转速≤1500r/min。

二、型号说明

1、本机结构为通用型单级传动减速机

2、中心矩A mm

本系列规定为42、65、80、100共四种。

3、公称传动比: 本系列为8、10、12.5、16、20、25、31.5、40、50共九种。

4、装配形式:用罗马数字Ⅰ、Ⅱ、Ⅲ……表示，带风扇的在后面加“F”

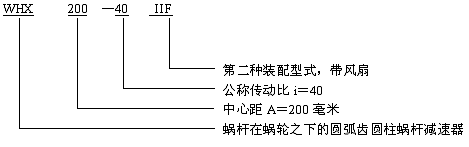

5、标记示例：

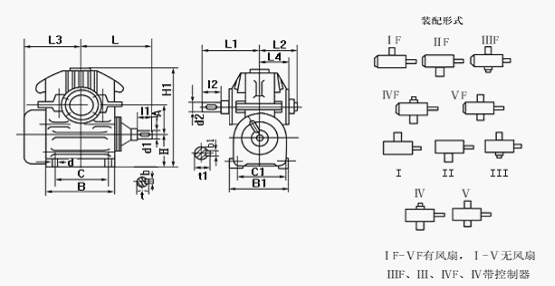

WHX系列减速机外形按装尺寸

,

型号尺寸	A	L	L1	L2	L3	L4	H	H1	B	B1	C	C1	d	d1 (gc1)	d2 (gc1)	b	b1	t	t1	l1	l2	重量/kg
WHX120	120	250	240	145	229.5	136.5	120	394	275	260	215	220	M16	35	55	10	16	38.5	61.2	60	82	89～94
WHX125	125	235	235	145	225	134	125	400	270	270	210	230	M16	35	55	10	16	37.8	58.5	58	82	83～103
WHX150	150	300	280	165	270.5	153.5	150	483.5	320	300	250	250	M20	40	60	12	18	43.5	66.8	70	102	136～150
WHX160	160	290	290	165	265	154	160	505	330	310	250	260	M20	40	65	12	18	42.8	68.9	82	105	140～157
WHX180	180	375	295	180	324	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.2	70	102	210～230
WHX200	200	360	345	195	365	184	200	628	430	360	330	310	M20	50	80	16	24	53.5	85	82	130	290～316
WHX210	210	420	335	200	358.5	194	200	654	440	385	350	325	M24	50	80	16	24	55	88.7	90	112	280～340
WHX250	250	430	370	220	422	214	220	748	510	420	410	360	M24	60	90	18	24	65.5	98.7	110	122	400～440
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	63.9	105.7	105	165	535～600
WHX300	300	580	410	250	505	242	260	900.5	620	480	510	410	M30	70	100	20	28	76	110	130	138	598～695
WHX320	320	525	455	265	525	256	280	953	880	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	725～810
WHX360	360	668	480	270	560	267	300	1055	740	530	620	460	M30	80	120	24	32	87	131.2	160	178	854～944
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1320～1470
WHX420	420	745	535	310	640	299	340	1215.5	850	585	740	515	M30	90	130	24	36	97	142.3	160	198	1350～1500
WHX450	450	680	560	325	670	319	355	1296	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1670～1860
WHX500	500	730	625	355	725	343	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2160～2410
