直角输出螺旋伞齿轮系列 (RHB)

      DODGE QUANTIS系列的模块化齿轮传动设备的产品线十分完整，具有非常强的灵活性、外壳配置更紧凑、力矩密度更大，马力更强劲，从1/4~75马力不等。

        QUANTIS家族产品为客户提供了三种类型的齿轮减速机：同轴斜齿轮（ILH）、直交轴螺旋齿轮（RHB）以及平行轴斜齿轮（MSM）。

        所有三种类型的减速机在尺寸上都可以与全球主要品牌的产品互换。

Dodge Quantis 直角输出螺旋伞齿轮系列 (RHB)：

        QUANTIS RHB产品线的特点是直角输出螺旋伞齿轮系列，可提供额定传动效率高达94%的低成本高效益的解决方案。

        ▲ 八种机壳尺寸：38、48、68、88、108、128、148 和168；
        ▲ 额定扭矩高达13,500 Nm(120,000 in-lbs) ；
        ▲ 速比：4:1至307:1 ；
        ▲ 输入功率：1/4-75马力(0.18至55千瓦) ；
        ▲ 两种输入法兰型号：B5和B14；
        ▲ 扭力臂组件；
        ▲ 可选用于潮湿和磨损环境的可选XT恶劣工状输出密封；
        ▲ CEMA螺旋式传输机驱动选项；
        ▲ 双锥形衬套(标准轴和短轴)；
        ▲ 联轴器安装电机/减速机选项；

新型RHB易选零件号快速的交货能力：

      ▲ RHB机壳尺寸：38-168；
       ▲ 可选择速比；
       ▲ 底脚和法兰安装壳体；
       ▲ 夹紧套输入：机座80 -180 （56C-280TC）
       ▲ 见2009 Quantis工程样本第RHB-50至 RHB-62页可查到现有零件号。
       ▲ 齿轮材料为合金钢；
       ▲ 所有的齿轮均为表面淬火并磨削满足AGMA 11级，以确保提供高表面耐久性和弹性齿芯，以及较高的耐冲击性和较长的使用寿命；
       ▲ 20度压力角，可将噪音降低到最小值。

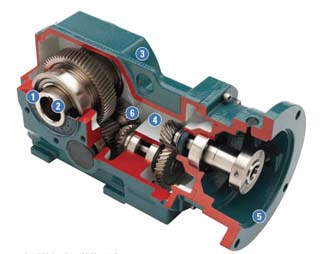

省时的拆除和替换设计：

1) 采用弹簧荷载双唇丁腈橡胶材料(NBR)的密封。所有的密封均有橡胶层，以降低密封与孔间的连接泄漏；
2) 输出端可选项：实心轴、双轴、空心轴、法兰和锥型空心轴，提供英制和公制两种尺寸；
3) 减速机壳体由30号灰口铸铁制造，内部带有铸肋，可提高强度；
4) 所有的齿轮箱在运输前均注有Mobil齿轮600XP 220矿物油，以确保正确的油号和注油位；
5) 输入端可选项：整体式电机、独立输入轴和两种C法兰选项（夹紧套和3件套联接）；
6) 齿轮采用单斜齿轮设计，并磨削成一个椭圆齿形，以降低齿磨损并确保在最坚固的齿区进行啮合。RHB装置也采用螺旋伞齿轮；
