推荐产品

Quantis 同轴斜齿轮系列 (ILH)

     DODGE QUANTIS系列的模块化齿轮传动设备的产品线十分完整，具有非常强的灵活性、外壳配置更紧凑、力矩密度更大，马力更强劲，从1/4~75马力不等。

        QUANTIS家族产品为客户提供了三种类型的齿轮减速机：同轴斜齿轮（ILH）、直交轴螺旋齿轮（RHB）以及平行轴斜齿轮（MSM）。

        所有三种类型的减速机在尺寸上都可以与全球主要品牌的产品互换。

Dodge Quantis 同轴斜齿轮系列 (ILH)：

        设计旨在提供更大的输出扭矩值、提高的额定功率和扩大的速比范围。QUANTIS ILH系列产品线会帮助顾客减小当前装置的尺寸，因此会降低产品成本。

      ▲ 八种机壳尺寸：38、48、68、88、108、128、148 和168；
      ▲ 额定扭矩高达14,000 Nm(124,000 in-lbs) ；
      ▲ 速比：1.4到360:1；
      ▲ 单级、二级与三级减速；
      ▲ 输入功率：1/4-75马力(0.18至55千瓦)；
      ▲ 机壳尺寸(38-128)；
      ▲ 两种输出法兰型号：B5 和 B14；
      ▲ 可调式滑动底座；
      ▲ 用于潮湿和磨损环境的可选XT恶劣工状输出轴密封。该密封的特点是具有勒脚唇设计、橡胶层的内外部密封以及一个受保护的密封运行表面；
      ▲ 联轴器安装电机 / 减速机选项；
      ▲ 顶部电机安装选项。

新型 ILH  易选零件号快速的交货能力：

      ▲ ILH机壳尺寸：38 -168；
      ▲ 可选择速比；
      ▲ 夹紧套输入：机座80 -180（56C-280TC）
      ▲ 底脚安装壳体；
      ▲ 见2009 Quantis工程样本第ILH-67至ILH-77页可查到现有零件号。
      ▲ 齿轮材料为合金钢；
      ▲ 所有的齿轮均为表面淬火并磨削成AGMA 11级，以确保提供高表面耐久性和弹性齿芯，以及较高的耐冲击性和较长的使用寿命；
      ▲ 20度压力角，可将噪音降低到最小值；
      ▲ 每一级的传动效率高达98%。

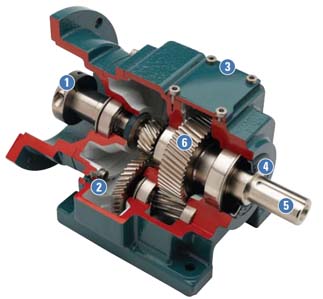

省时的拆除和替换设计

      1) 多输入选项-整体式电机、独立输入轴和两种C法兰选项 - 夹紧套和3件套联接；
      2) 所有的齿轮箱在运输前均注有Mo b i l 齿轮600XP220矿物油，以确保正确的油号和注油位；
      3) 减速机壳体由30号灰口铸铁制造，带有内部铸肋，可提高强度；
      4) 采用弹簧荷载双唇丁腈橡胶材料(NBR)的密封。所有的密封均有橡胶层，以降低密封与孔间的连接泄漏；
      5) 输出轴具有英制和公制两种尺寸；
      6) 齿轮采用单斜齿轮设计，并磨削成一个椭圆齿形，以降低齿磨损并确保在最坚固的齿区进行啮合；
