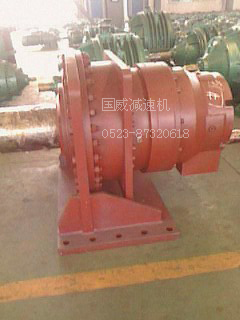

TXP系列行星齿轮减速器

一、产品简介

一、TXP系列行星齿轮减速器类型

TXP2N -------二级行星齿轮传动

TXP2L--------直交轴、二级行星齿轮传动

TXP2S--------平行轴、二级行星齿轮传动

TXP2K--------直交轴、平行轴、二级行星齿轮传动

TXP32N------三级行星齿轮传动

TXP3S--------平行轴、三级行星齿轮传动

TXP3K--------直交轴、平行轴、三级行星齿轮传动

二、TXP系列行星减速机安装尺寸图

TP2NAZ 机座号	额定输出扭矩 T2N （N.m）	输入轴尺寸		工作机连接轴					c	d_a	d₄ h7	d₆	G₁	G₂	K	Z	法兰孔		重量（Kg）	油量（l）
TP2NAZ 机座号	额定输出扭矩 T2N （N.m）	d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4	c	d_a	d₄ h7	d₆	G₁	G₂	K	Z	孔径 S	数量 n	重量（Kg）	油量（l）
9 10 11	22000 31000 42000	55 55 70	90 90 120	120 130 140	115 125 135	65 70 82．5	2．5 2．5 2．5	67．5 72．5 85．0	24 28 32	428 472 525	350 394 425	356 400 436	469 489 579	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	145 195 280	6 8 12
12 13 14	60000 83000 117000	70 80 80	120 140 140	160 180 210	155 175 205	90 95 105	2．5 2．5 2．5	92．5 97．5 107．5	34 39 42	605 645 720	495 535 610	510 554 629	593 714 737	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	425 540 805	16 20 32
16 17 18	160000 202000 244000	95 95 110	160 160 180	230 250 260	225 245 255	110 120 120	2．5 2．5 2．5	112．5 122．5 122．5	44 50 50	770 895 930	660 750 785	680 775 815	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1030 1500 1900	40 56 66
19 20 21	295000 354000 392000	110 110 120	180 180 210	280 300 310	275 295 305	135 135 152	2．5 2．5 2．5	137．5 137．5 154．5	56 56 62	980 980 1115	840 840 935	870 870 960	1029．5 1029．5 1046	327．5 327．5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2000 2100 2650	82 75 110
22 23 24	450000 513000 592000	120 130 130	210 210 210	330 350 360	325 345 355	152 164 164	2．5 2．5 2．5	154．5 166．5 166．5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	1046 1150 1150	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	2800 3450 3900	95 150 125
25 26 27	684000 763000 852000	140 140 150	240 240 240	380 400 430	375 395 425	180 180 191	2．5 2．5 2．5	182．5 183．5 193．5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	1241 1241 1379	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4750 5150 6100	190 160 245
28 29 30	950000 1060000 1200000	150 160 160	240 270 270	450 460 480	445 450 470	191 197．5 197．5	2．5 5 5	193．5 202．5 202．5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	1379 1457 1457	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	6550 7800 8300	205 305 255
31 32 33	130000 1500000 1680000	170 170 180	270 270 310	480 510 530	470 500 520	232 232 242	5 5 5	237．0 237．0 247．0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	1607 1607 1683	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10200 10700 12350	380 315 460
34 35 36	1920000 2240000 2600000	180 190 190	310 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247．0 277．0 277．0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	1683 1899 1899	573 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13150 17300 18400	380 645 535

1）当d₁≤100时，公差为m6，当d₁＞100时公差为n6

2）不含胀紧盘与润滑油的重量

3）有关平键（符合GB/T1096-2003）与中心孔请参24页

4）当尺寸≤160时公差为h6
