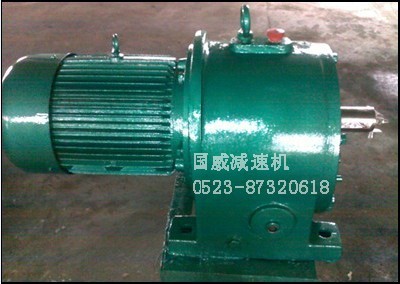

TY/TD/TA/TM系列同轴式齿轮减速器

一、产品简介

一、概述
TY系列同轴式硬齿面齿轮减速器是理想的动力传送装置，它广泛适用于冶金、矿山、能源、建材、运输、化工、纺织等行业。减速器的齿轮圆周速度不大于20m/s允许正、反转；适用于水平卧式安装．前后倾斜角不大于20°，直联电机为Y系列三相异步四级电动机。电机的安装型式为B5或B35：工作环境温度为0℃～40℃。

二、TY减速机型号

TY50、TY63、TY80、TY100、TY115、TY125、TY140、TY160、TY180、TY200、TY224、TY250

产品安装尺寸图

单位：mm

规格	d2 (m6)	l2	b2	t2	H	L	H1	B2	B	B1	A	A1	A2	H2	D	重量 ≈(kg)	润滑油量 ≈I
50	24	36	8	27	112	178	230	47	180	220	160	200	40	25	12	28	0.6
63	25	42	8	28	132	206	271	60	205	245	160	200	40	25	14.5	35	0.9
80	35	58	10	38	180	242	362	81	240	290	210	260	50	30	18.5	47	1.6
100	45	82	14	48.5	200	261	398	103	275	330	260	320	60	40	24	69	1.8
115	50	82	14	53.5	225	273	439	98	285	350	285	350	65	40	24	92	2.5
125	55	82	16	59	250	295	480	99	320	390	310	385	75	50	28	104	3.1
140	65	105	18	69	265	332	492	127	350	420	350	420	75	50	35	163	3.8
160	75	105	20	79.5	315	337	585	118	385	480	380	480	100	60	42	193	5.9
180	85	130	22	90	355	368	638	141	405	500	425	535	110	70	42	269	7.5
200	95	130	25	100	375	394	686	147	425	530	480	590	110	70	42	330	9.2
224	100	165	28	106	425	430	795	185	460	560	515	655	140	80	48	449	12
250	110	165	28	106	475	472	875	191	480	580	585	725	140	80	48	623	18.3

注：1、重量不包括电机重量。

2、尺寸LB、AC、AD根据直联的电机，查相应的电机尺寸。长度尺寸L1

单位：mm

规格	电机型号
规格	Y80	Y90	Y100	Y112	Y132	Y160	Y180	Y200	Y225	Y250	Y280
50	0	0	—	—	—	—	—	—	—	—	—
63	0	0	—	—	—	—	—	—	—	—	—
80	—	—3	0	0	—	—	—	—	—	—	—
100	—	—10	0	0	5	—	—	—	—	—	—
112	—	—16	－6	—46	0	30	30	—	—	—	—
125	—	—	－10.5	—10.5	0	22	22	—	—	—	—
140	—	—	－9.5	—9.5	0	22	22	22	—	—	—
160	—	—	—16	—16	—11	17	17	17	47	—	—
180	—	—	—14	—14	—13	16	16	16	45	—	—
200	—	—	—24	—24	—19	9	9	9	39	39	39
224	—	—	—	—	—19	0	0	0	22	22	22
250	—	—	—	—	—21	—14	—14	－14	16	16	16

注：表中带负号者，其数值为电机凹入减速器的长度值。
