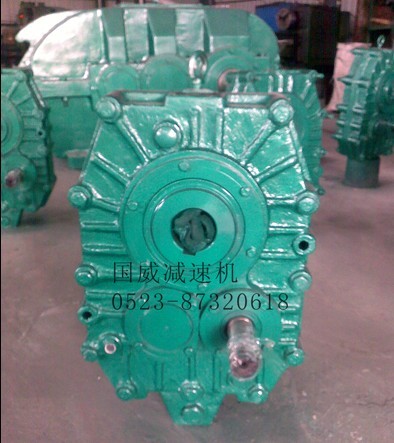

ZJY轴装式圆柱齿轮减速器

一、产品简介

 ZJY轴装式圆柱齿轮减速器型号：

ZJY75、ZJY90、ZJY106、ZJY125、ZJY150、ZJY180、ZJY212、ZJY250、ZJY300型轴装式圆柱齿轮减速机

二、性能
      1.性能特点
         (1)中心距，公称传动比等主要参数均经优化设计，主要零、部件互换性好。
         (2)齿轮均采用优质合金钢经渗碳、淬火而成，齿面硬度达54-62HRC。
         (3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪声低。
         (4)一般采用油池润滑，自然冷却，当热功率不能满足时，可采用循环油润滑或风扇．冷却盘管冷却。
      2. 应用范围
         (1)输入转速一般n1≤1500r/min。
         (2)齿轮传动圆周速度不大于20m/s。
         (3)工作环境-40-50℃，如果低于O℃，启动前润滑油应预热至0℃以上，本减速器可用于正反两个方向运转。
         (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织．造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
      3. 标记示例
三、选用方法
      1.已知参数和条件 Given following information
         原动机名称，功率P1=kW  转速n1=r/min
         工作机名称，功率P2=kW  转速n2=r/min
         要求的传动比i=n1/n2
         每天工作小时数  h，每小时启动次数 次。每小时运转周期 ％
         负荷特点(平稳、冲击、严重冲击)，可靠度要求(一般、较高、高)
         环境温度．现场散热条件，冷却水温度 ℃
         联轴器型式，齿轮轴轴伸上是否还要承受其他附加力
         装配方式型．输出轴旋向(双向旋转时请说明主旋向)
         有无其他特殊要求

      2.按额定功率选择规格型号
         平行轴系列齿轮箱的公称输入功率PA（表9—20)按载荷平稳，每天工作时间小于或等于10h，每小时启动不超过5次，允许启动转矩为工作转矩的2倍，单向运转，单对齿轮的接触强度安全系数约为1，失效概率小于或等于1％等条件计算确定的。齿轮箱双向运转时，需视情况将PA乘上O.8-1.O的系数，当反向载荷大，换向频繁、选用的可靠度系数KR较低时，系数取较小值．反之取较大值。

          所选齿轮箱的额定功率必须满足：Pc=P2KAKsKR≤PA
          式中:
                Pc-计算功率Calculated power
                P2-工作机功率Driven machine power
                KA-使用系数，见表1 Service factor,see table 1
                Ks-启动系数，见表2 Start factor,see table 2
                KR-可靠度系数，见表3 Reliability factor,see table 3
      3.按许用热功率校核
         平行轴系列齿轮箱的许用热功率Pr适用于环境温度20℃，每小时100％连续运转和功率利用率(P2/P1·100％)为100％的情况，条件不同时，须进行修正。
3.减速机的外形尺寸
